Однофазные, однопостовые сварочные трансформаторы предназначены для ручной дуговой сварки покрытыми металлическими электродами. Имеют падающие внешние характеристики.
ТДЭ-20-01 ТДМ-30-00/26[5]
ТДМ-50-02

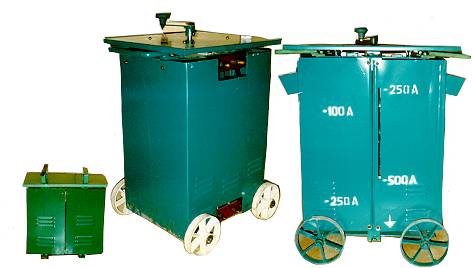

Рис.1 Внешний вид трансформаторов сварочных.
|
Тип трансформатора |
Способ регулирования тока |
Способ передвижения | |
ТДЭ-20-01 |
Электрический |
Переносной | |
ТДМ-30-00 |
Механический |
Передвижной | |
ТДМ-50-02 |
Электромеханический |
Передвижной |
Основные параметры трансформаторов |
Тип трансформатора |
Номинальный сварочный ток, А |
Номинальное рабочее напряжение, В |
Минимальный сварочный ток, А |
Минимальное рабочее напряжение. В |
Номинальный режим работы, ПН % | |
ТДЭ-20-01 |
200±10% |
28±10% |
90±10% |
22,8±10% |
Не менее 20 | |
ТДМ-30-00 |
300±10% |
42±10% |
120±10% |
22,4±10% |
60 | |
ТДМ-30-26 |
300±10% |
42±10% |
120±10% |
22,4±10% |
65 | |
ТДМ-50-02 |
500±10% |
60±10% |
250±10% |
24±10% |
60 |
ПН – перемежающийся режим работы при цикле 5 мин. без отключения первичной обмотки трансформатора от сети во время паузы.
Габаритные размеры, вес
|
Тип трансформатора |
Длина, мм |
Ширина, мм |
Высота, мм |
Вес, кг | |
ТДЭ-20-01 |
390 |
230 |
500 |
50 | |
ТДМ-30-26 |
900 |
540 |
950 |
120 | |
ТДМ-30-00 |
900 |
540 |
950 |
120 | |
ТДМ-50-02 |
620 |
550 |
950 |
200 |
По сравнению с зарубежными аналогами основными преимуществами являются:
Низкая цена;
Адаптированность к российским электрическим сетям;
Надежность и простота эксплуатации.
|
